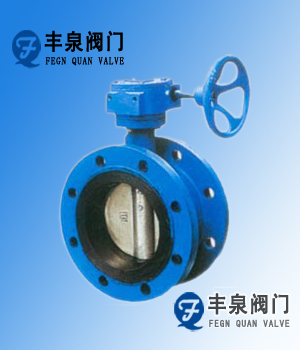

    D341X软密封法兰蝶阀
    放大图片
    产品名称:

    D341X软密封法兰蝶阀

    产品型号: D341X
    产品特点: D341X软密封法兰蝶阀主要适用于水厂、电厂、钢厂冶炼、造纸、化工、饮食等系统供排水用,尤其适用于自来水管路上,作为调节和截流设备使用
    D341X软密封法兰蝶阀详细资料:

    D341X软密封法兰蝶阀

    涡轮蝶阀,法兰式蝶阀,软密封蝶阀,硬密封蝶阀,蝶阀,不锈钢蝶阀,衬氟蝶阀

    软密封法兰蝶阀用途及特点

    软密封蝶阀适用于温度≤120℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:

    1、设计新颖、合理,结构独特,重量轻,启闭迅速。

    2、操力矩小,操作方便,省力灵巧。

    3、可以任何位置安装、维修方便。

    4、密封件可以更换,密封性能可靠达到双向密封零泄漏。

    5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

    软密封法兰蝶阀设计、制造标准

    设计标准:GB/T12238-1989

    法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78

    结构长度: GB/12221-1989

    压力试验:GB/T13927-1992;JB/T9092-1999

    软密封法兰蝶阀主要技术参数

    公称通径

    DN(mm)

    50~2000

    公称压力

    PN(MPa)

    0.6

    1.0

    1.6

    试验压力Ps(MPa)

    强度试验

    0.9

    1.5

    2.4

    密封试验

    0.66

    1.1

    1.76

    气密封试验

    0.6

    0.6

    0.6

    适用介质

    空气、水、污水、蒸气、煤气、油品等。

    驱动形式

    手动、蜗杆蜗轮传动、气传动、电传动。

    软密封法兰蝶阀主要零件的材质

    零件名称

    材料

    阀体

    各种橡胶、聚四氟

    蝶板

    灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料

    密封圈

    球墨铸钢、铸钢、合金钢、不锈钢

    阀杆

    2Cr13、不锈钢

    填料

    O型圈、柔性石墨

    软密封法兰蝶阀密封材料选用和适用温度

    材料品种

    氯丁橡胶

    丁睛橡胶

    乙丙橡胶

    聚四氟乙烯

    硅橡胶

    氟橡胶

    代号

    X

    J

    YBX

    F

    GX

    FJ

    耐最高温度

    82

    93

    150

    232

    250

    204

    耐最低温度

    -40

    -40

    -40

    -268

    -70

    -23

    适用工作温度

    ≤65

    ≤80

    ≤120

    ≤200

    ≤200

    ≤180

    软密封法兰蝶阀主要连接及外形尺寸

    公称通径

    结构

    长度

    外形尺寸(参考值)

    连接尺寸(标准值)

    参考

    重量

    0.6MPa

    mm

    inch

    L

    H

    H0

    A

    B

    D

    D1

    D2

    n-d

    50

    2

    108

    63

    306

    180

    200

    140

    110

    88

    4-14

    13

    65

    21/2

    112

    70

    321

    180

    200

    160

    130

    108

    4-14

    14

    80

    3

    114

    83

    346

    180

    200

    190

    150

    124

    4-18

    15.5

    100

    4

    127

    105

    387

    180

    200

    210

    170

    144

    4-18

    19.5

    125

    5

    140

    115

    411

    180

    200

    240

    200

    174

    8-18

    25.5

    150

    6

    140

    137

    447

    270

    280

    265

    225

    199

    8-18

    28.5

    200

    8

    152

    164

    572

    270

    280

    320

    280

    254

    8-18

    48

    250

    10

    250

    206

    646

    270

    280

    375

    335

    309

    12-18

    69

    300

    12

    270

    230

    738

    380

    420

    440

    395

    363

    12-22

    91

    350

    14

    290

    248

    761

    380

    420

    490

    445

    413

    12-22

    110

    400

    16

    310

    289

    877

    450

    470

    540

    495

    463

    16-22

    140

    450

    18

    330

    320

    938

    480

    490

    595

    550

    518

    16-22

    180

    500

    20

    350

    343

    993

    480

    490

    645

    600

    568

    20-22

    215

    600

    24

    390

    413

    1131

    480

    490

    755

    705

    667

    20-26

    290

    700

    28

    430

    478

    1476

    640

    660

    860

    810

    772

    24-26

    560

    800

    32

    470

    525

    1533

    640

    660

    975

    920

    878

    24-30

    910

    900

    36

    510

    585

    1655

    750

    860

    1075

    1020

    978

    24-30

    1500

    1000

    40

    550

    640

    1765

    850

    900

    1175

    1120

    1078

    28-30

    1750

    1200

    48

    630

    755

    1995

    850

    900

    1405

    1340

    1292

    32-33

    2180

    1400

    56

    710

    910

    2310

    1000

    925

    1630

    1560

    1510

    36-36

    2400

    1600

    64

    790

    1030

    2595

    1000

    925

    1830

    1760

    1710

    40-36

    2870

    1800

    72

    870

    1140

    2810

    1100

    980

    2045

    1970

    1918

    44-39

    3380

    2000

    80

    950

    1250

    3100

    1100

    980

    2265

    2180

    2180

    48-42

    4010
